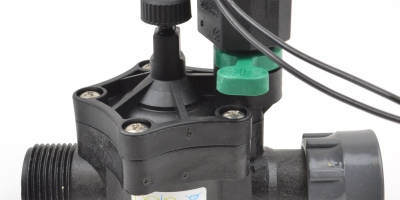

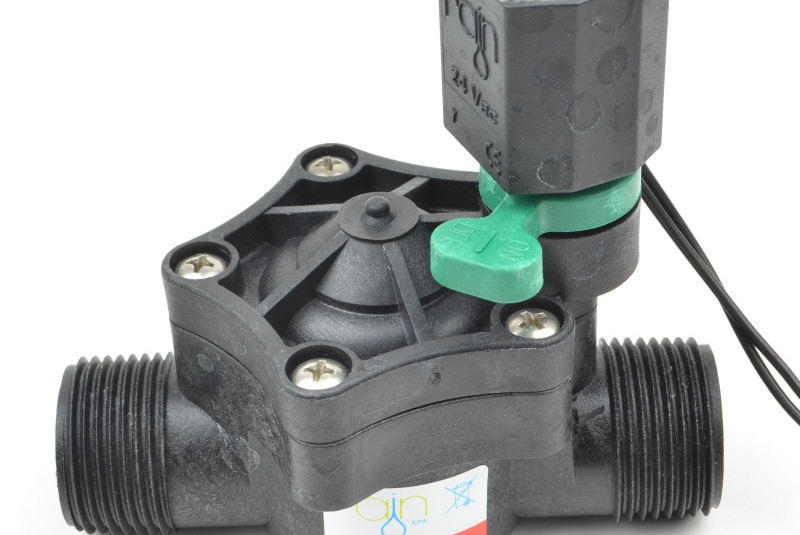

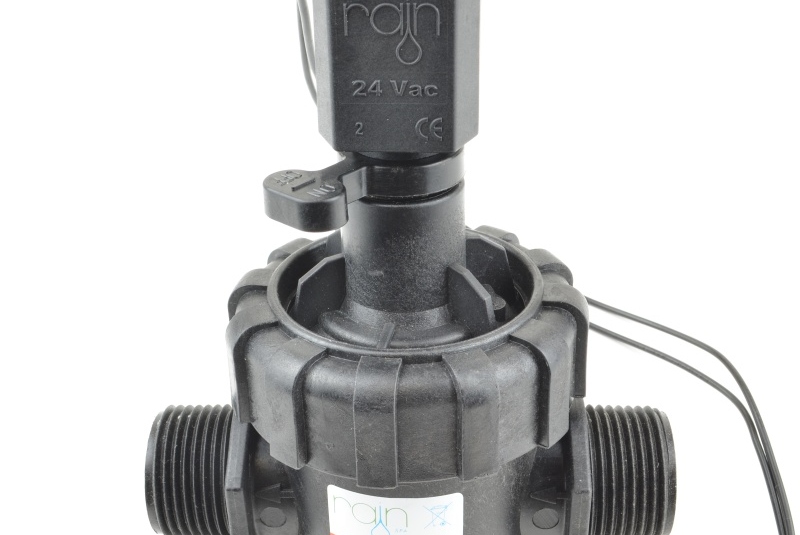

SOLENOID



Technické vlastnosti:

Rain s hrdosťou uvádza novú škálu elektroventilov so solenoidmi, ktoré sú vybavené adaptérom na manuálne otváranie a zatváranie ventilu s vnútorným výpustom. Toto vylepšenie robí proces otvárania a zatvárania jednoduchším a bezpečnejším. Takisto nastala zmena v závite solenoidu: teraz je 3/4-20 UNF štandard.

Dizajn adaptéra a páčky umožňuje komfortnejšie otváranie a zatváranie ventilov, hlavne v nekomfortnej situácii akou je umiestnenie vo ventilovej šachte.

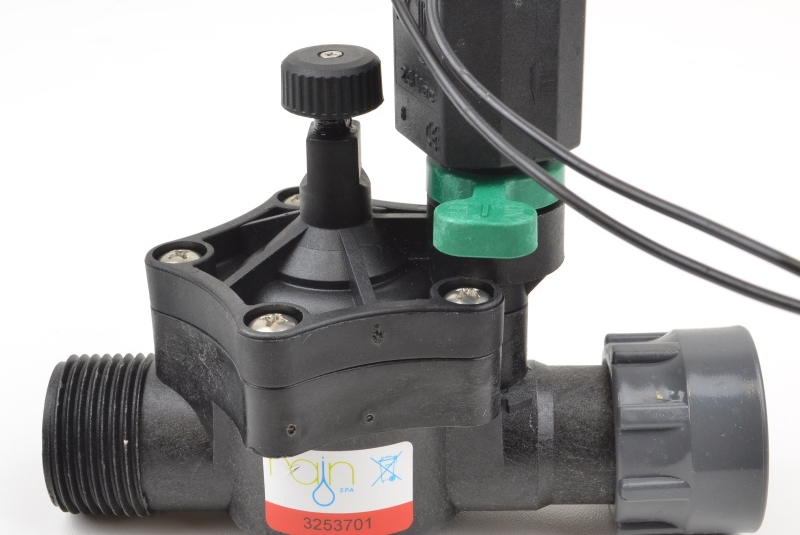

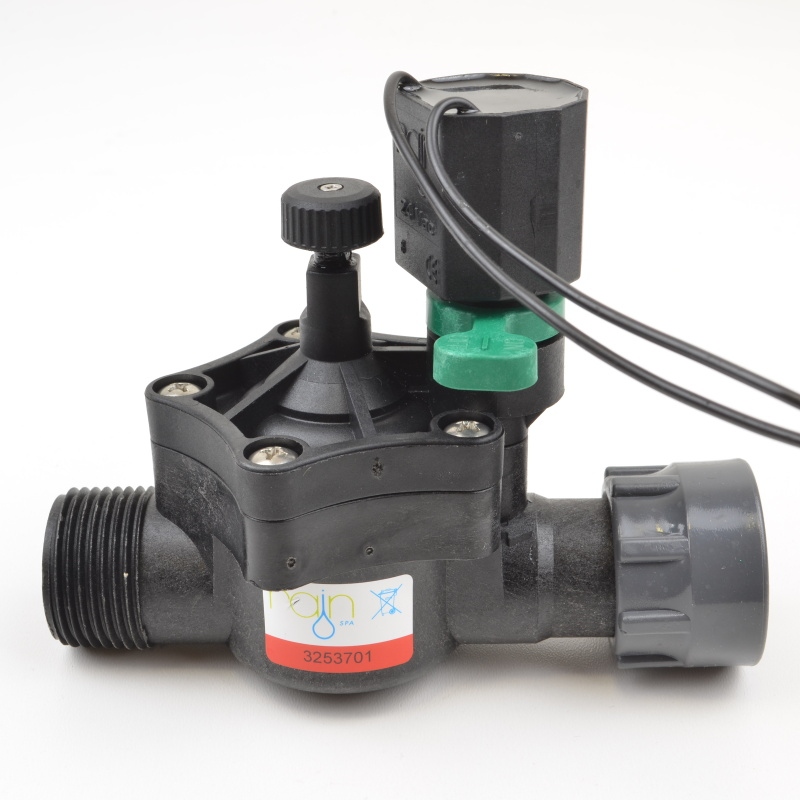

UNION VALVES

Elektroventily

Popis:

Rain Easy Fit - patentovaný systém ventilov so solenoidmi je svojou unikátnou myšlienkou vhodný pre globálny trh s ventilmi. Tento systém umožňuje inštaláciu bez použitia kľúčov, lepidiel alebo teflónovej pásky. Predinštalovaný spojovací úchyt s kruhovým tesnením spája elektroventil s potrubím. To zabezpečuje kompletné utesnenie a bezpečnosť umiestnenia elektroventilu a robí inštaláciu jednoduchým procesom nielen pre profesionálnych inštalatérov. To šetrí čas a tým aj peniaze.

Prevádzkové podmienky:

-        tlak: min 1.0 bar – max 12.0 bar

-        teplota: +4°C/70°C

Dostupné takisto v unikátnej patentovanej verzii s ľahko pripojiteľnými spojmi.

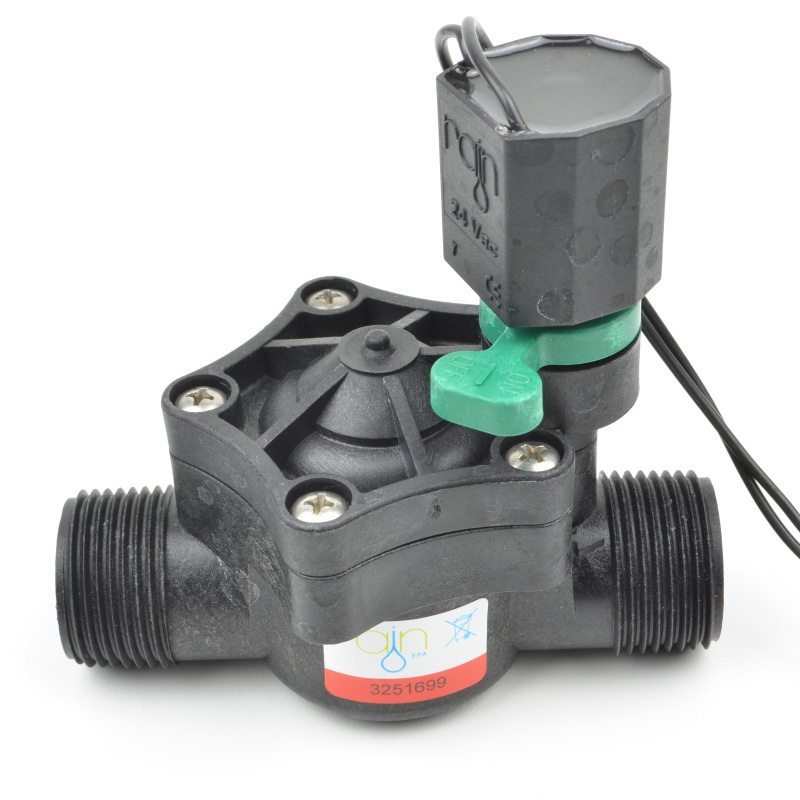

RN150

elektroventily

Popis:

Rain s hrdosťou predstavuje novú verziu dobre známej skupiny elektroventilov RN150.

Vďaka dlhému štúdiu dynamiky tekutiny tento malý rozmer ventilu nenapĺňa predsudky o strate tlaku, ktorá zostáva nízka až do viac ako 35 litrov za minútu.

Široká škála možných kombinácií a extrémne konkurencieschopná cena robí tento ventil ekonomickým a vhodným pre rôzne typy inštalácii, v malých alebo stredných obytných zónach.

Prevádzkové podmienky:

-        tlak: min 1.0 bar – max 12.0 bar

-        teplota: +4°C/70°C

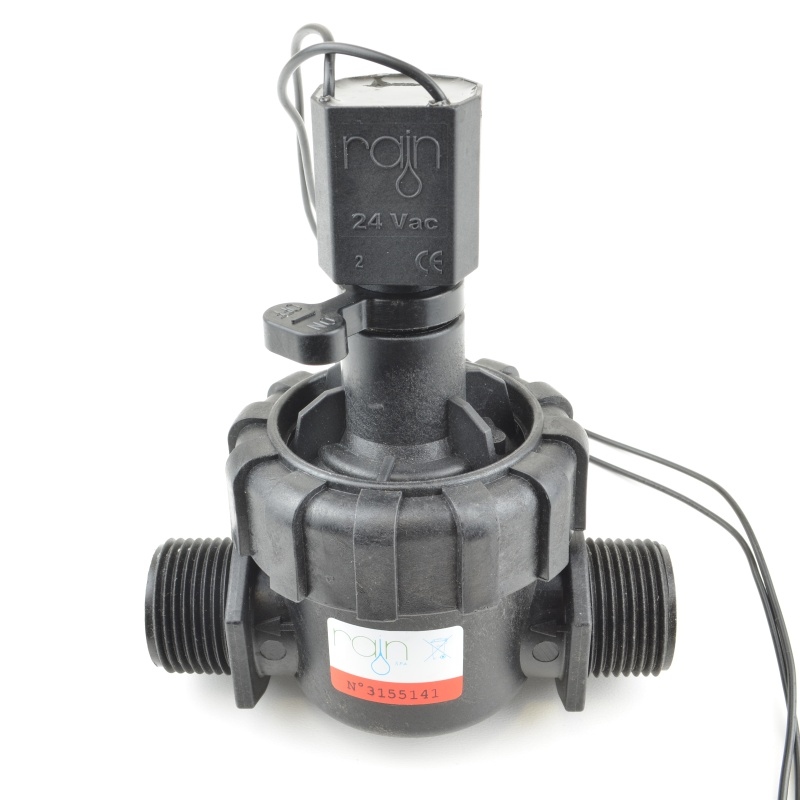

JAR-TOP

elektroventil

Popis:

Široká škála elektroventilov Rain je touto skupinou elektoventilov kompletná, vyvinutá pre profesionálnych realizátorov.

Elektroventil Jar-Top kombinuje najpotrebnejšie vlastnosti: spoľahlivosť, ľahká inštalácia a údržba

Spoľahlivosť je zabezpečená vďaka kvalitným materiálom: polyamid, TPE and AISI L nerezová oceľ. Mimoriadna rýchlosť inštalácie je garantovaná vďaka exkluzívnemu rozvodnému systému Rain.

Vďaka konceptu Jar-Top je čistenie elektroventilov ľahšie ako kedykoľvek predtým.

Prevádzkové podmienky:

-        tlak: min 1.0 bar – max 12.0 bar

-        teplota: +4°C/70°C

-        prietok: od 20 l/min do 70 l/min

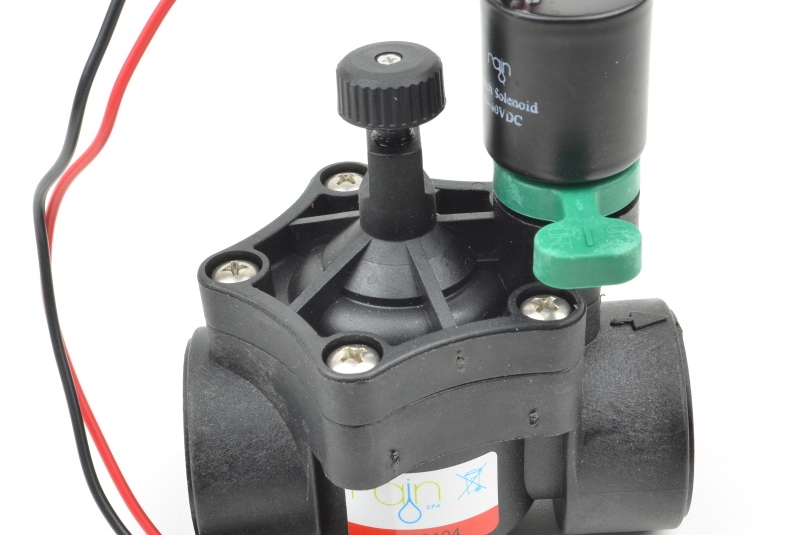

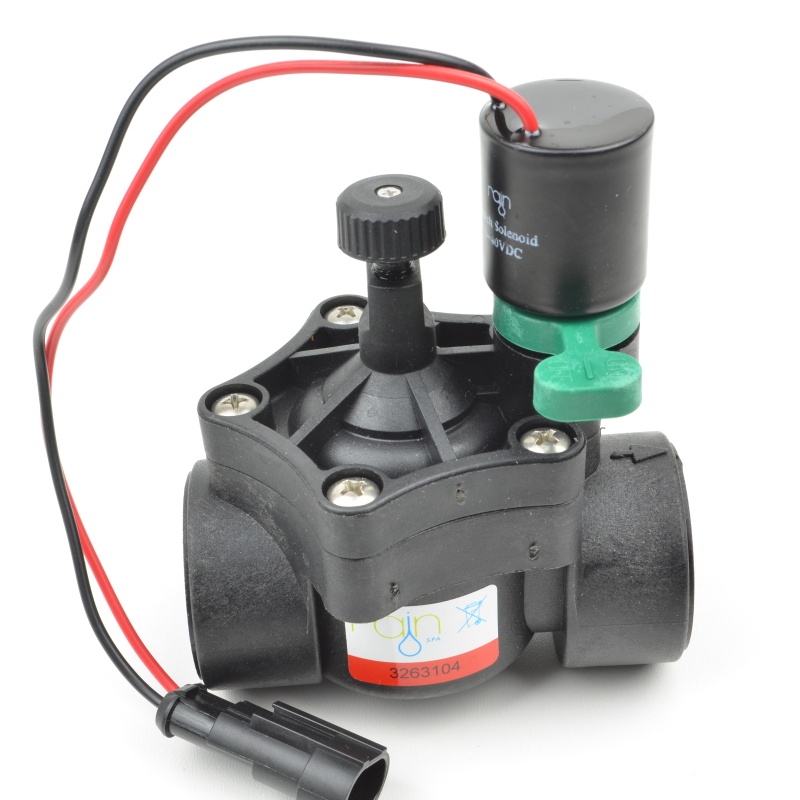

RN 155 PLUS



elektroventil

Rain RN155 Plus patrí do skupiny elektroventilov pre profesionálne aplikácie zavlažovania. Je všestranný, s veľmi nízkou tlakovou stratou a je spoľahlivým srdcom pokročilého zavlažovacieho systému.

Ľahké manuálne otváranie integrované v tele ventilu, regulácia prietoku na nastavenie Vášho systému podľa možnosti prietoku a silné telo - to sú niektoré z vlastností, ktoré robia tento elektroventil lídrom na trhu.

Prevádzkové podmienky:

-        tlak: min 1.0 bar – max 12.0 bar

-        teplota: +4°C/70°C

-        prietok: od 35 l/min do 90 l/min

 RN 160 PLUS



elektroventil

Popis:

Rain RN160 Plus patrí do skupiny elektroventilov pre profesionálne a poľnohospodárske zavlažovanie.

Táto skupina je historickým produktom Rain a jeho spoľahlivosť, sila a vysoký výkon sú dobre známe na trhu a boli každým rokom vylepšované.

Prevádzkové podmienky:

-        tlak: min 1.0 bar – max 12.0 bar

-        teplota: +4°C/70°C

-        prietok: od 75 l/min do 300 l/min

RN 180

elektroventil

Popis:

Rain RN180 patrí do skupiny elektoventilov určených pre poľnohospodárske a rozsiahle plochy pre  inštaláciu zavlažovania s veľkým prietokom.

2 kg váhy pozostávajúcej z panenského nylonu a 30% sklolaminát je štartovacou podmienkou pre excelentný elektroventil na zavlažovanie rozsiahlych plôch.

Bol vyvinutý ako silný a spoľahlivý elektroventil pre zvládnutie extrémnych podmienok prietoku, takisto vďaka jeho samozatváraciemu procesu na zabránenie hydraulického nárazu.

Prevádzkové podmienky:

-        tlak: min 1.0 bar – max 12.0 bar

-        teplota: +4°C/70°C

-        prietok: od 200 l/min do 1100 l/min

RN 180 3 WAY

elektroventil

Prevádzkové podmienky:

-        tlak: min 1.0 bar – max 12.0 bar

-        teplota: +4°C/70°C

-        prietok: od 200 l/min do 1100 l/min

Dostupné verzie:

- štandardný solenoid: 24V (striedavého prúdu)

- dostupné solenoidy: 12 V, 24V (jednosmerného prúdu), 110 V (striedavého), 9 (6-40) V (jednosmerného)

RN BRASS VALVE

Hydraulický ventil

Technické informácie:

-        vstupné/výstupné spoje: 1“, 1.5“ a 2“ BSP / NPT vnútorné závity

-        3-cestný ventilový port: vnútorný závit 1/4“ - 19 BSP alebo 1/4“ - 18 NPT

-        tlakové porty: vnútorný závit 1/4“ - 19 BSP alebo 1/4“ - 18 NPT

-        prevádzkový tlakový rozsah: 0.6 – 10 kg/cm2 (8 – 145 Psi)

-        tlakové označenie: PN10

-        teplotný rozsah: (s vodou) do 60°C

Vlastnosti:

-        jednoduchý a robustný dizajn, zložený len zo 4 častí

-        nízka hmotnosť pre ľahkú inštaláciu a údržbu

-        mosadzné telo a uzatvárací kryt pre dlhú životnosť a odolnosť voči hrdzi

-        kovom zosilnené gumené veko ventilu navrhnuté pre hladkú prevádzku bez deformácii pri vysokom tlaku s kvapkotesným uzatvorením.

-        Veľmi krátky časový prestoj

-        minimálna tlaková strata vďaka svojmu vnútornému dizajnu

-        šípka pre správnu inštaláciu hydraulického ventilu

-        kompatibilný s väčšinou zavlažovacích programátorov na trhu



Prevázka hydraulického ventila:



3-cestné riadenie:

Celkom zatvorená pozícia: zariadenie vpustí tlak do riadiacej komory

Celkom otvorená pozícia: zariadenie vypustí tlak do atmosféry



RN Y-TYPE THREE WAY VALVE



Hydraulický regulačný ventil



Vlastnosti:

-        navrhnutý na 3 pozície hydraulickéj regulácie prietoku

-        spoločný port (C) na tele ventila

-        dostupné veľkosti závitu:

- vonkajší závit 1/4“ - 19 BSPT alebo 1/4“ - 18 NPT

- vonkajší závit 1/8“ - 28 BSPT alebo 1/8“ - 27 NPT

-        závit 3-port: vnútorný 1/8“ - 28 BSPT alebo 1/8“ - 27 NPT

-        veľkosť priechodu: 3,2 mm (1/8“)

-        max. prevádzkový tlak: 16 Bar / 230 Psi

-        len jedna pohyblivá časť

-        3 hydraulické regulačné pozície: Otvorené, Zatvorené a Automatické

-        všetky ventily sú utesnené keď je páčka v pozícii medzi portami

-        vysoko kvalitné teflónové/UHMW tesnenia a poniklovaná mosadzná gulička

-        plastové časti sú chemicky aj hrdzi odolné, farba UV stabilná

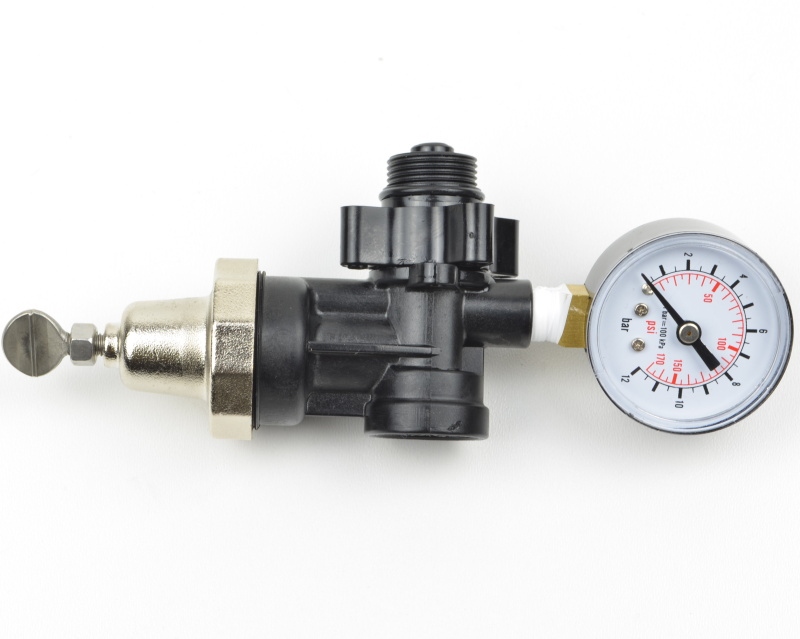

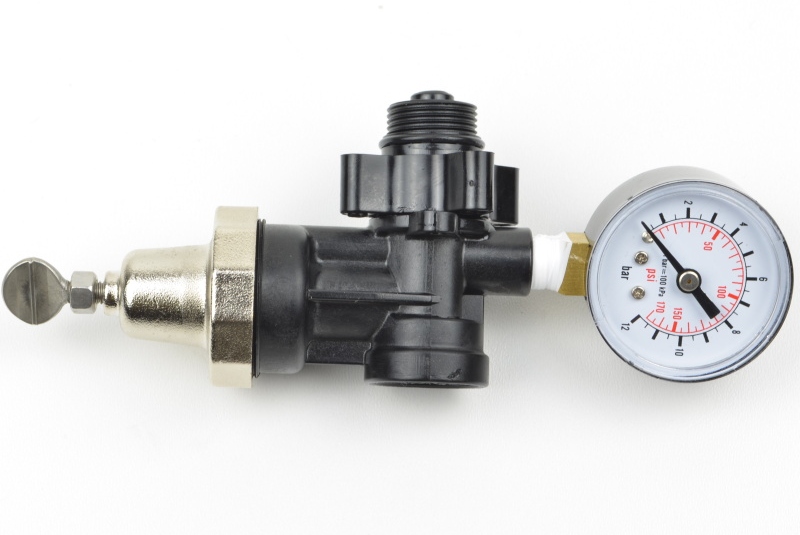

PRESSURE REGULATOR – Regulátor tlaku



Elektoventil



Popis:

Rain nastaviteľný tlakový regulátor ponúka kompletnú flexibilitu nastavenia.

Nie je prednastavený pre špecifický výkon, ale funkcia regulačnej skrutky poskytuje možnosť špecifického nastavenia tlaku požadovaného operátorom.

Jeho tlakomer vždy ponúka jasný údaj o výstupnom tlaku.

Tlakový regulátor Rain môže byť použitý na všetkých elektroventiloch Rain.



Prevádzkové podmienky:

-        tlakový výstup: min. 1.0 bar, max. 7.0 bar

-        tlakový vstup: max. 12 bar

-        mini diferenciálový tlak 1.0 bar

-        teplota: min +4°C – max 70°C



3-WAY PRESSURE CONTROL VALVE

3-cestný ventil s reguláciou tlaku



Popis:

Tlak udržujúci ventil inštalovaný v rade, udržuje minimálny spätný tlak, zabraňuje vyprázdneniu línie a čerpadlovému preplneniu.

Tlak uvoľňujúci ventil inštalovaný mimo radu, keď líniový tlak dosiahne nad požadovaný nastavený tlak, ventil sa otvorí na zredukovanie nadmerného vstupného tlaku.

Hydraulický ventil je regulovaný s 3-cestným pilot ventilom. Pilot ventil má pružinovú membránu, ktorá je citlivá na vstupný tlak.

Riadiaci ventil udržuje konštantný vstupný tlak bez ohľadu na prietokové zmeny. Ventil bude v uzatvorenej pozícii, ak vstupný tlak klesne pod požadovaný nastavený tlak, a plne sa otvorí, keď  vstupný tlak presiahne požadovaný nastavený tlak.



Aplickácia:

-        mosadzný hydraulický ventil s mosadzným pilotom je najlepší pre ochranu väčšiny zavlažovacích systémov,

-        filtrová ochrana rozvodov, kontrola naplnenia línie, domáci a priemyselný zásobovací systém

-        3-cestný mosadzný pilot s unikátnou membránou, umožňuje precíznu tlakovú kontrolu.



Technická špecifikácia:

-        vstupné/výstupné spojenie: 1“, 1/5“ a 2“ BSP/NPT vnútorný závit

-        hydraulické ventilové porty: 4nos.x vnútorný závit 1/4“ - 19 BSP alebo 1/4“ - 18 NPT

-        3-cestný pilotný port: 4nos.X vnútorný závit 1/4“ - 19 BSP alebo 1/4“ - 18NPT

-        operačný tlakový rozsah / nastavenie tlaku: 0.6 – 8 kg/cm2 (8-115 Psi)

-        označenie tlaku: PN10

-        teplotný rozsah: (s vodou) do 60°C



Vlastnosti:

-        môže byť v systéme inštalovaný horizontálne alebo vertikálne

-        precízna regulácia tlaku s veľmi krátkym reakčným časom

-        šípky a číselné označenie pre správnu inštaláciu

-        min. strata tlaku vďaka jeho vnútornému dizajnu



Nastavenia:

-        štandardné nastavenie tlaku z výroby: 3 kg / cm2

-        nastavenie na požadovaný stály nastavený tlak s nastavovacou skrutkou na pilote



Ventilové funkcie udržania / uvoľnenia tlaku

1)      ak je vstupný tlak nižší ako nastavený požadovaný tlak: ventil plne zatvorený

2)      ak je vstupný tlak rovnaký ako nastavený požadovaný tlak

3)      ak je vstupný tlak vyšší ako nastavený požadovaný tlak
